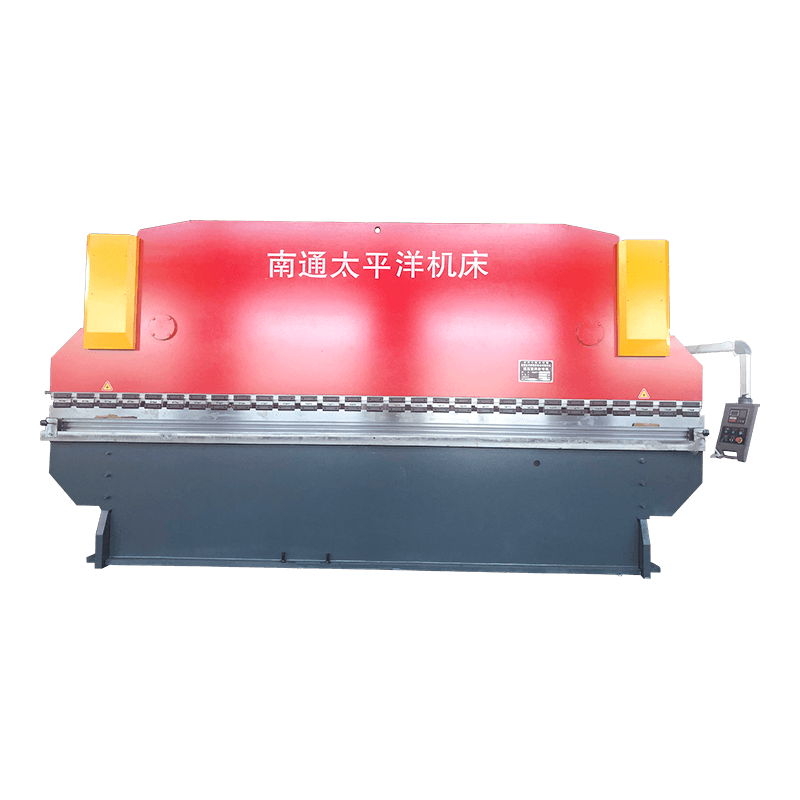

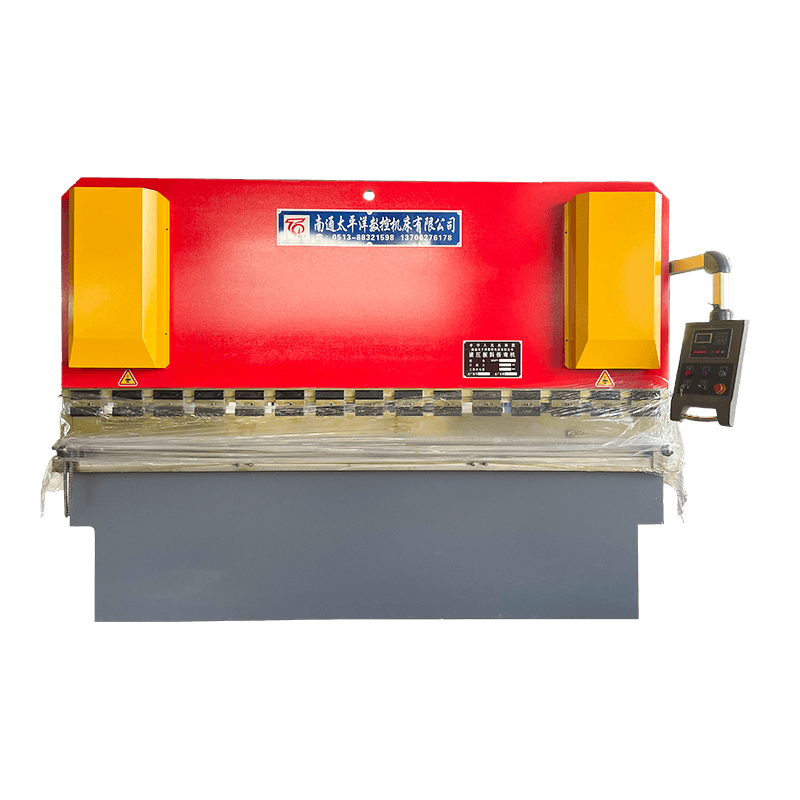

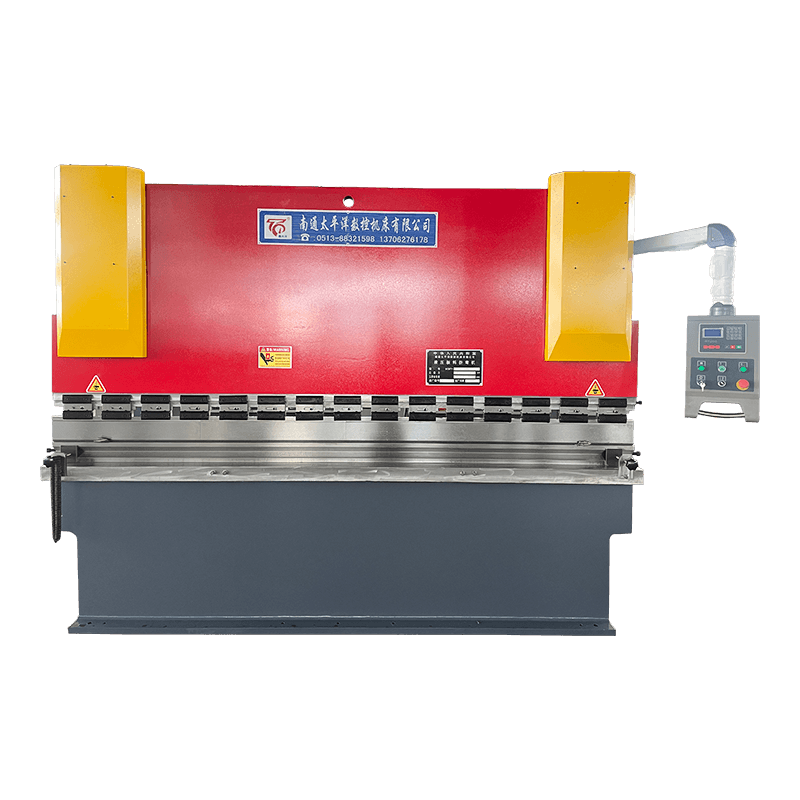

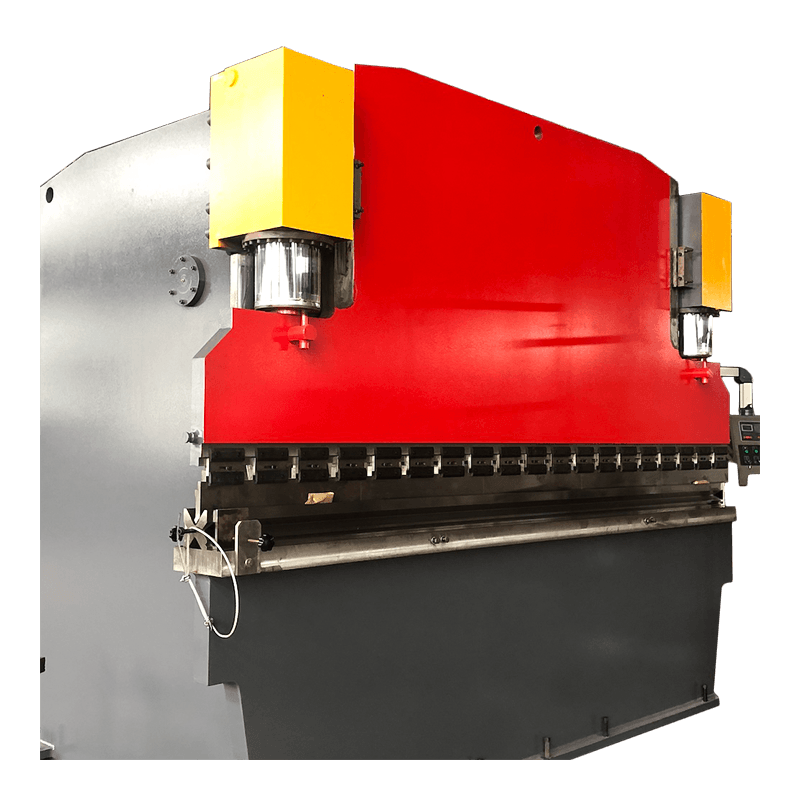

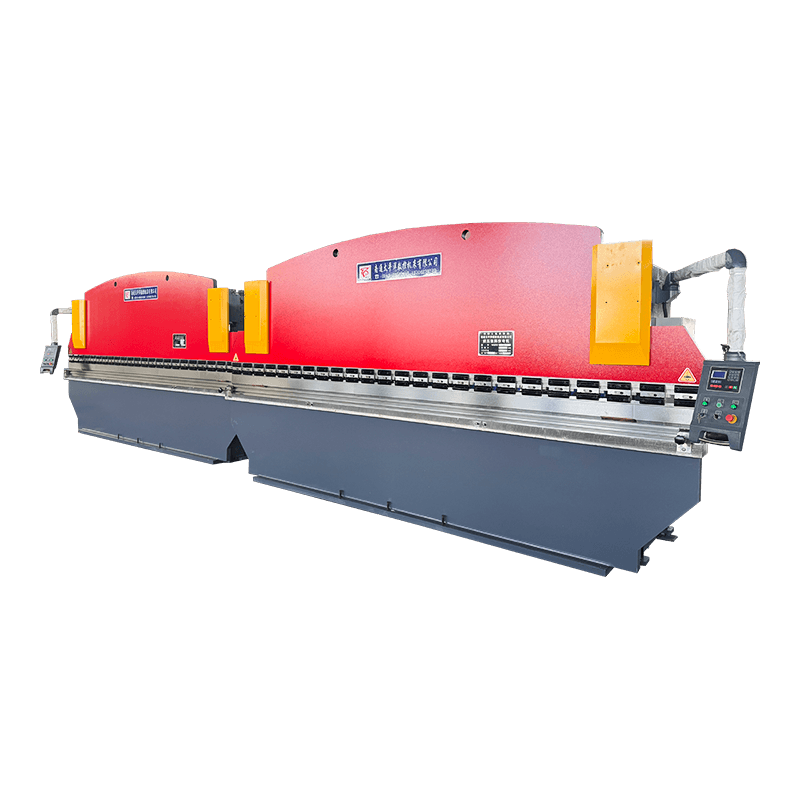

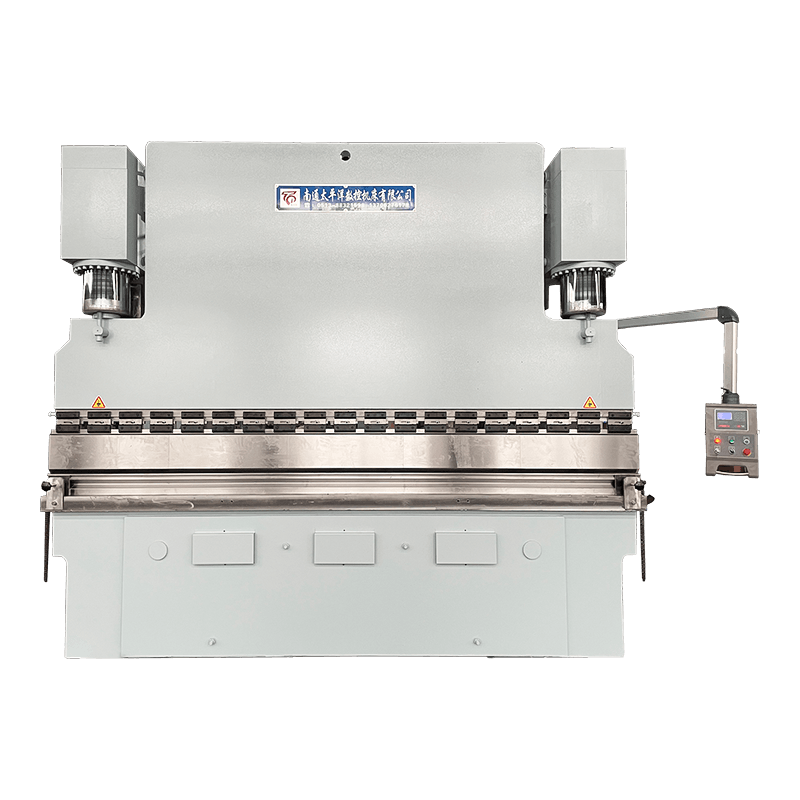

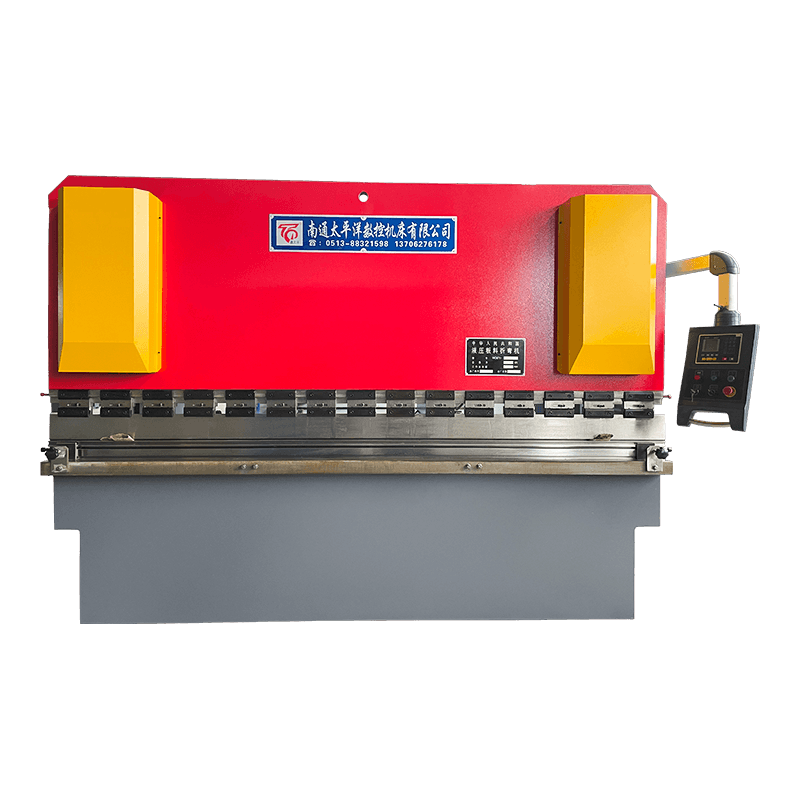

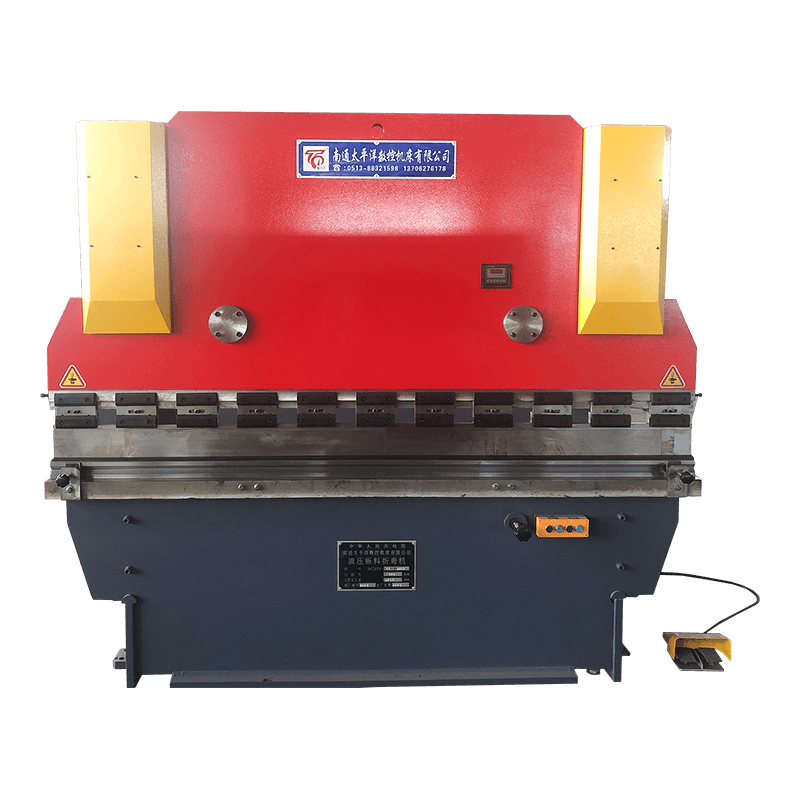

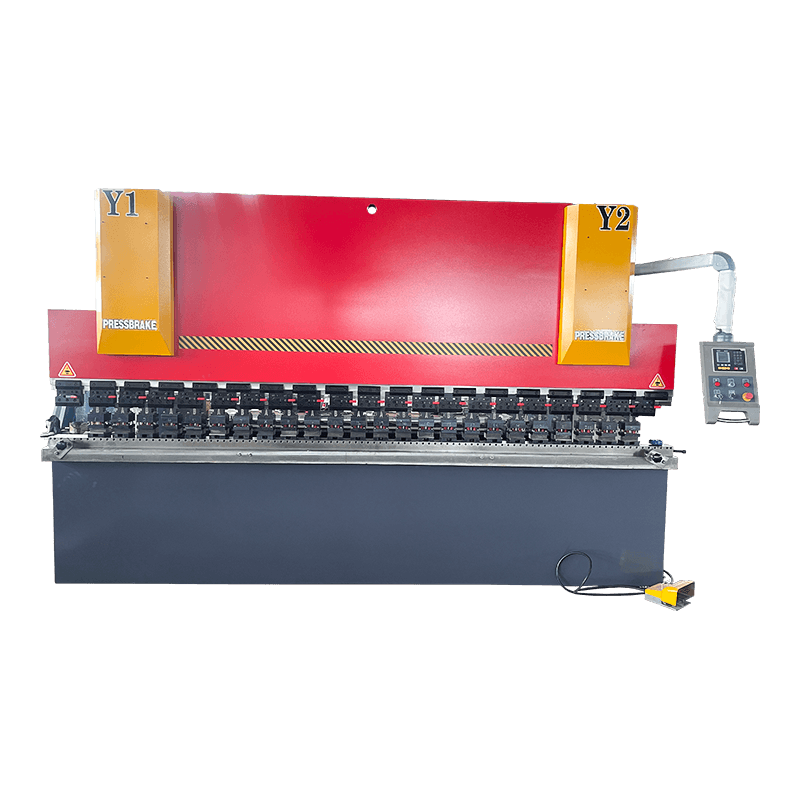

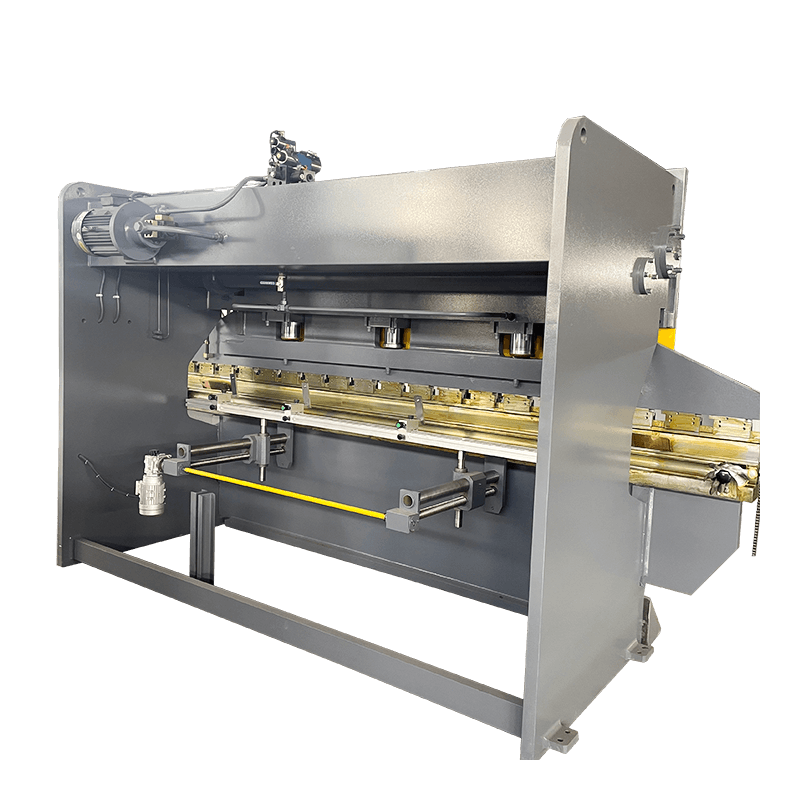

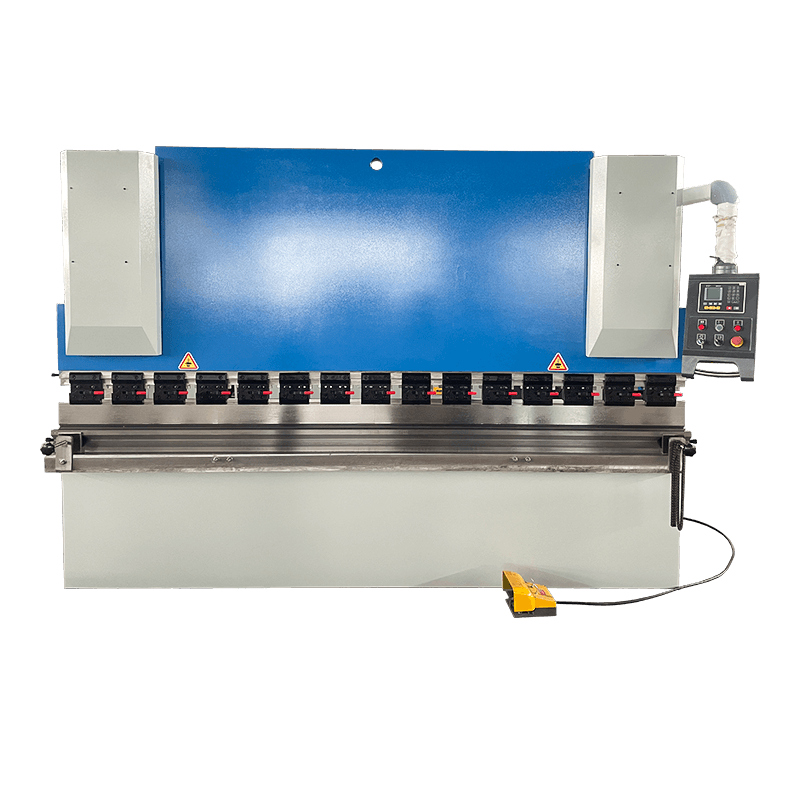

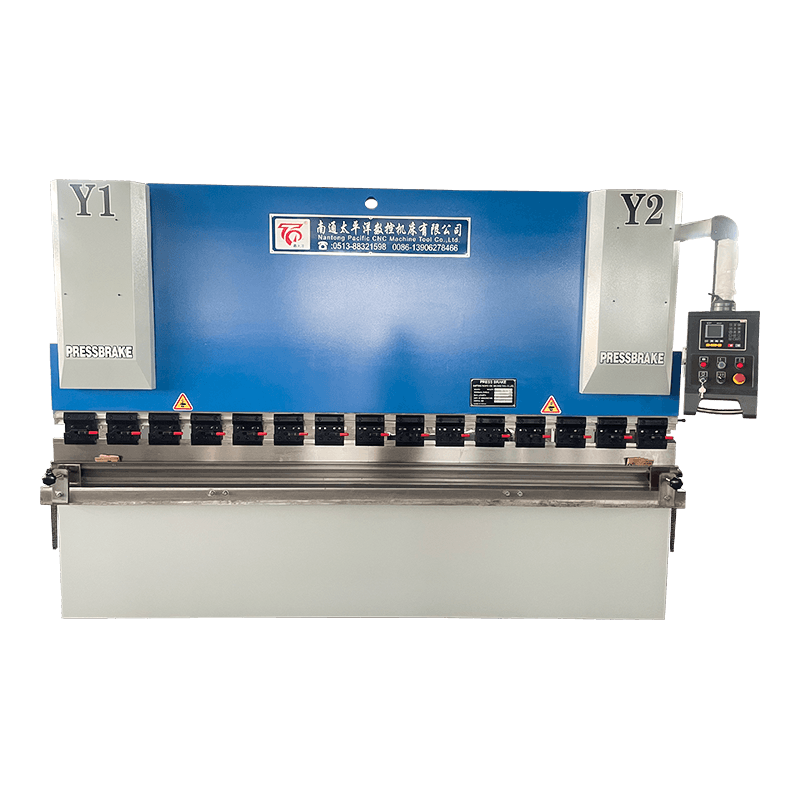

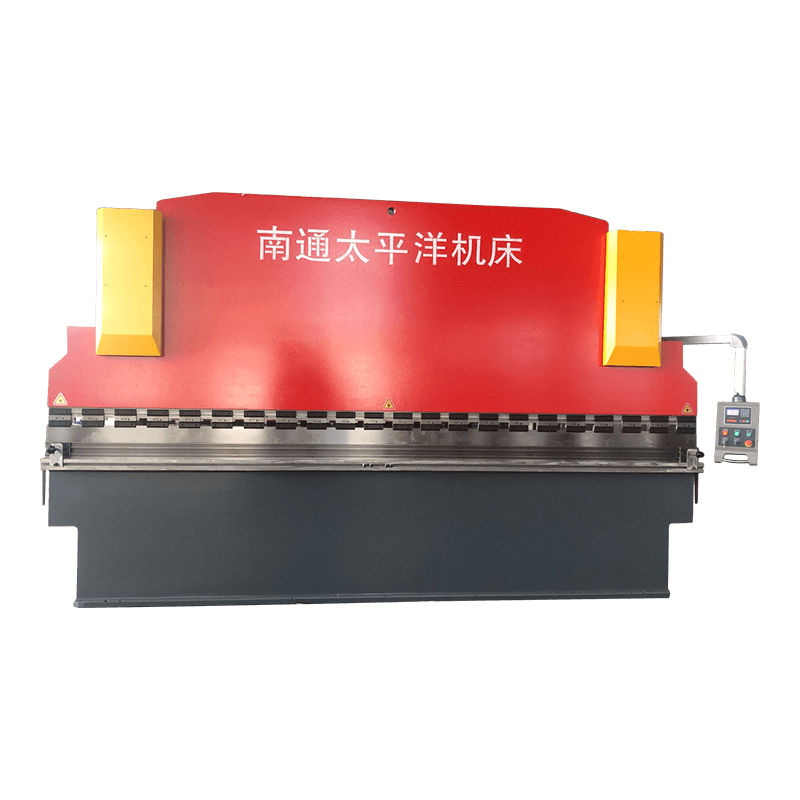

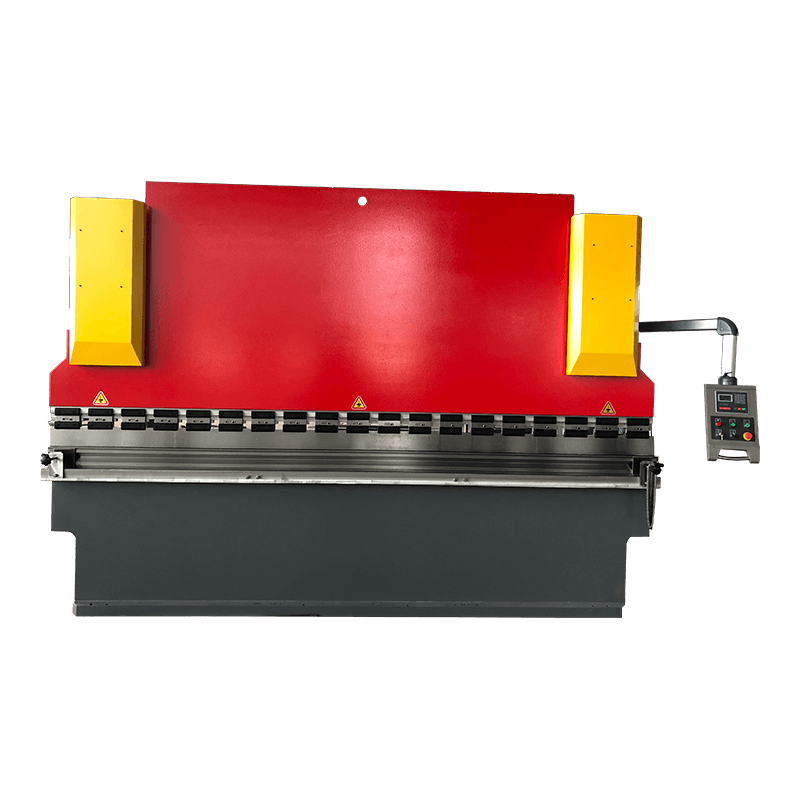

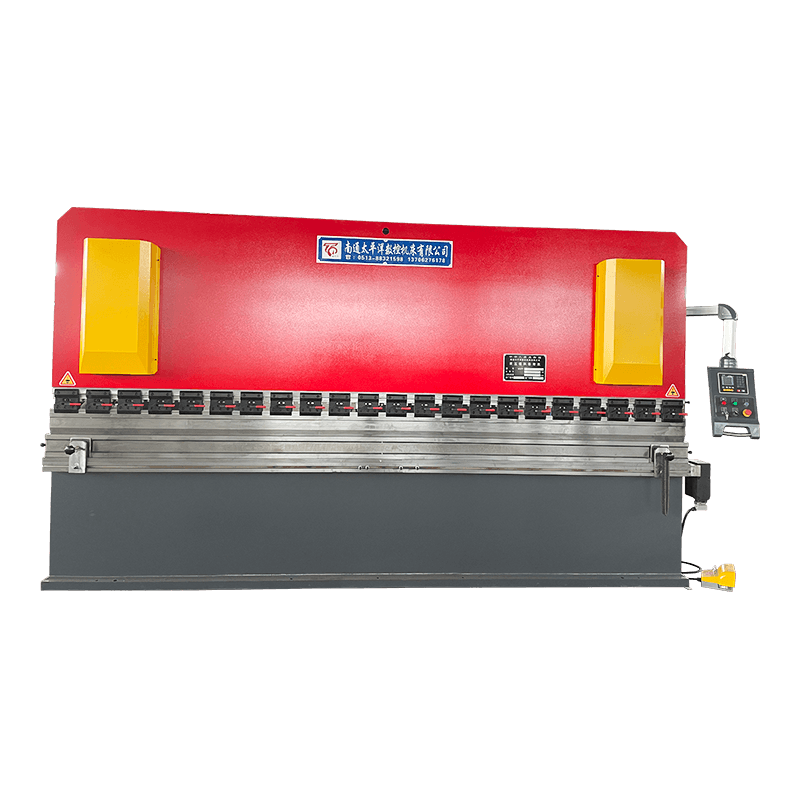

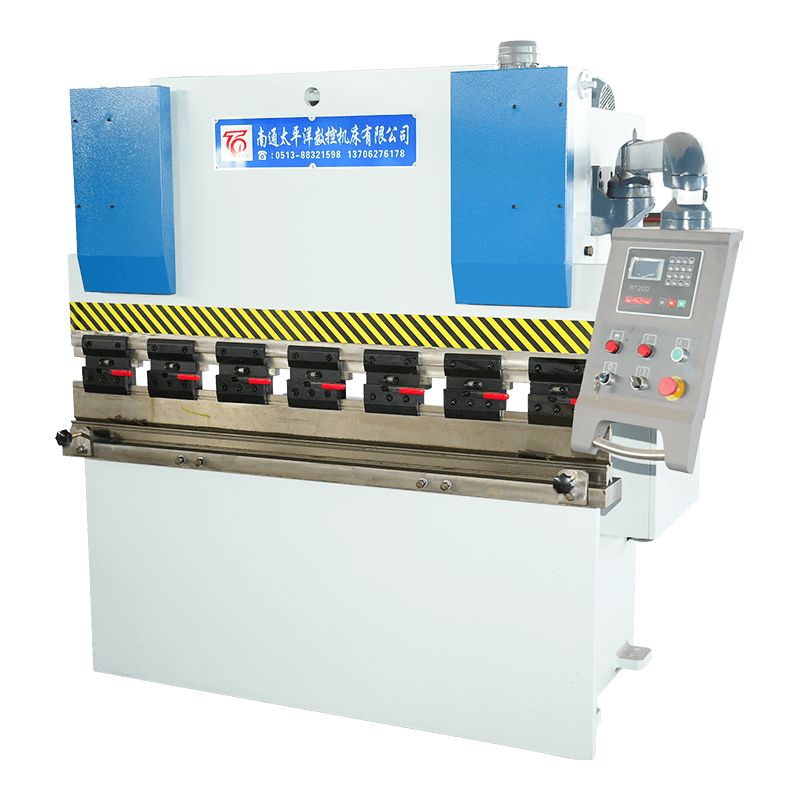

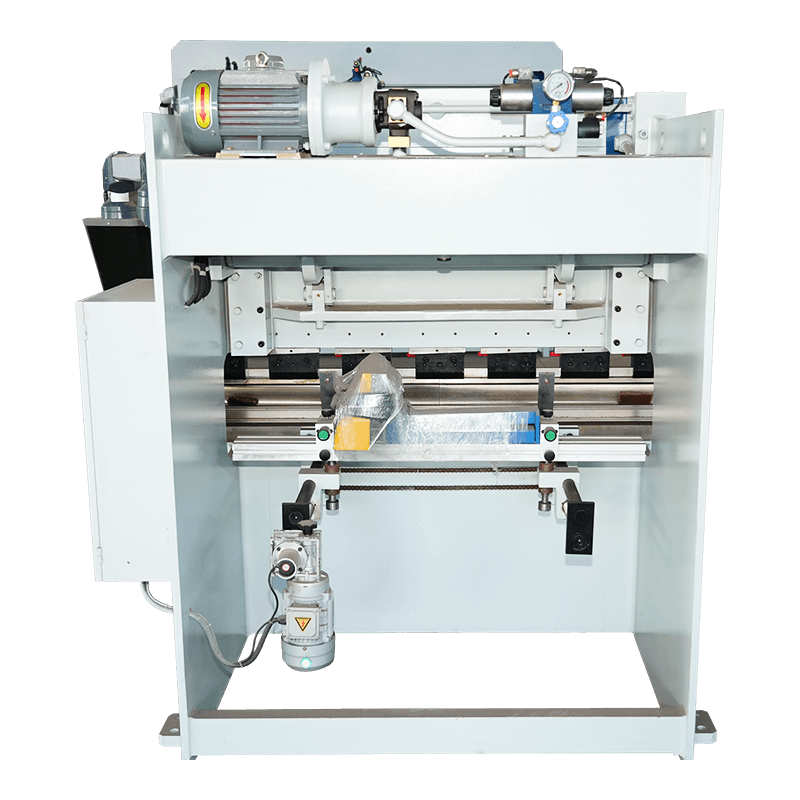

Cintreuse hydraulique de tôle WC67Y-Series

La presse plieuse hydraulique série WC67Y est une cintreuse de tôle à commande numérique économique largement utilisée dans les ateliers de fabrication de métaux, la production CVC et la fabrication générale. Équipée de systèmes de commande E21 ou RT200 NC, cette cintreuse hydraulique allie performances fiables, facilité d'utilisation et faible maintenance, ce qui en fait le premier choix pour les environnements de production de petite à moyenne taille.

Principales fonctionnalités
Structure soudée entièrement en acier : L'ensemble du châssis de la machine adopte une construction entièrement soudée en acier avec traitement de soulagement des contraintes vibratoires. Conçu et vérifié avec le logiciel d'analyse des contraintes ANSYS, il garantit une résistance mécanique, une rigidité et une stabilité à long terme élevées.

Moule supérieur segmentable : L'outillage supérieur peut être segmenté selon les exigences du client, s'adaptant au traitement de pièces de différentes tailles et formes, améliorant ainsi la flexibilité de la production.

Système de contrôle NC : Équipé du contrôleur E21 NC, le système programme la course de la butée arrière et la course du vérin, et peut stocker jusqu'à 40 ensembles de programmes pour une configuration rapide de différentes tâches de pliage.

Processus d'usinage de précision : Le châssis de la machine subit un processus complet de meulage, d'alésage et de lavage, garantissant une précision et une fiabilité élevées pendant un fonctionnement à long terme.

Jauge arrière rigide : La structure de butée arrière en acier permet un positionnement stable et précis, garantissant des dimensions de pliage constantes d'un lot à l'autre.

Sécurité et contrôle hydraulique : La soupape de trop-plein assure une protection contre les surcharges du système hydraulique, tandis que le pressostat permet un réglage facile de la pression du système en fonction des différents matériaux et épaisseurs.

Sécurité d'arrêt d'urgence : La pédale de commande est équipée d'une fonction d'arrêt d'urgence, garantissant un arrêt immédiat de la machine en cas de situations inattendues pour une sécurité accrue de l'opérateur.

Applications
Cette presse plieuse hydraulique convient au pliage de l'acier au carbone, de l'acier inoxydable, de l'aluminium et d'autres tôles métalliques dans les industries suivantes :
Fabrication de tôles

  • Fabrication de CVC et de conduits
  • Production d'équipements de cuisine et d'électroménager
  • Fabrication de pièces automobiles et de charpente métallique

Enquête

Description du produit

Caractéristiques de performances :

1. Le corps de la machine est conçu par analyse par éléments finis et le vieillissement vibratoire élimine les contraintes internes, rendant le corps de la machine stable et fiable.
2. Le dispositif unique d'entraînement du cylindre arrière est conçu selon le principe du levier, ce qui non seulement réduit la pression de fonctionnement du système, mais améliore également la capacité de surcharge du système. Augmente la durabilité du système et la stabilité du mouvement mécanique.
3. Un dispositif de positionnement multipoint est fourni à l'extrémité droite du curseur, qui peut non seulement ajuster facilement le curseur à n'importe quel positionnement, mais également compléter le positionnement de six angles différents en même temps, réduisant ainsi l'intensité du travail de l'opérateur et améliorant l'efficacité du travail.
4. Un moteur réducteur à vis sans fin et un arbre excentrique sont fournis à l'extrémité gauche du curseur, ce qui facilite non seulement le réglage de l'équilibre du curseur, mais répond également aux besoins de traitement spécial tels que le formage conique et le pliage.
5. La matrice inférieure est conçue avec un support de matrice de compensation de déflexion et une plaque de déflexion, qui assurent non seulement la rectitude de la pièce, mais assurent également la cohérence de l'angle de la pièce, améliorant ainsi la précision géométrique de la pièce.

Caractéristiques du contrôle E21 NC :

Dispositif CNC pour machine à cintrer E21

Caractéristiques :

●Backgauge et contrôle des blocs
●Contrôle des moteurs à courant alternatif généraux, variateur de fréquence
●Positionnement intelligent
●Compteur de stock
●Réglage du temps de maintien/décompression
●Mémoire de programme jusqu'à 40 programmes jusqu'à 25 étapes par programme
●Positionnement d'un côté
●Fonction de rétraction
●Une sauvegarde/restauration clé des paramètres
● mm/pouce

Caractéristiques du contrôleur RT200 :

RT200 est un système de contrôle d'affichage numérique conçu et développé par notre société sur la base des avantages de nombreux systèmes CNC nationaux et étrangers. Il est utilisé pour les besoins particuliers des industries des cisailles et des cintreuses. Par rapport aux systèmes d'affichage numérique traditionnels, il présente les caractéristiques suivantes :
1. Écran LCD
2. Autodiagnostic des signaux d'entrée externes
3. Positionnement unidirectionnel
4. Fréquence quadruple matérielle
5. Apparence belle et robuste
6. Performances à coût élevé
7. Fonction de programmation en plusieurs étapes

Configuration standard des machines-outils :

1. Configuration standard du système E21 ou RT200. Si le système n'est pas nécessaire, un dispositif d'affichage numérique peut également être sélectionné séparément.
2. Support avant amovible
3. Le moule de la machine à cintrer est fabriqué en matériau 42CRMO avec une dureté de 42 degrés pour assurer la durée de vie du moule
4. Fixation mécanique. Le moule supérieur est un dispositif mécanique de type crochet à haute sécurité.

Facultatif :

1. Protection photoélectrique
2. Moule spécial
3. Fixation rapide
4. Système de compensation manuel
5. Installez des lumières
6. Garde-corps personnalisés
7. D'autres exigences particulières sont soumises à la vérification des prix de l'entreprise

Paramètres principaux de la presse plieuse hydraulique série WC67Y/K

Modèle

Nominal
Pression
(KN)

Longueur
du tableau
(mm)

Distance
entre les images
(mm)

Gorge
Profondeur
(mm)

Accident vasculaire cérébral
(mm)

Hauteur ouverte
(mm)

Moteur principal
(KW)

Poids
(kg)

Dimensions hors tout
LXLXH
(mm)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300X1450X2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650X1420X2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300X1450X2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650X1450X2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300X1450X2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100X1450X2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650X1550X2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300X1550X2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100X1550X2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300X1780X2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100X1780X2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300X1750X2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300X1750X2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300X2000X2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100X2050X2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300X2050X3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100X2080X3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100X2080X3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300X2000X3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100X2180X3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100X2180X3580

La description et les spécifications données dans ce catalogue sont sujettes à modification sans préavis.
