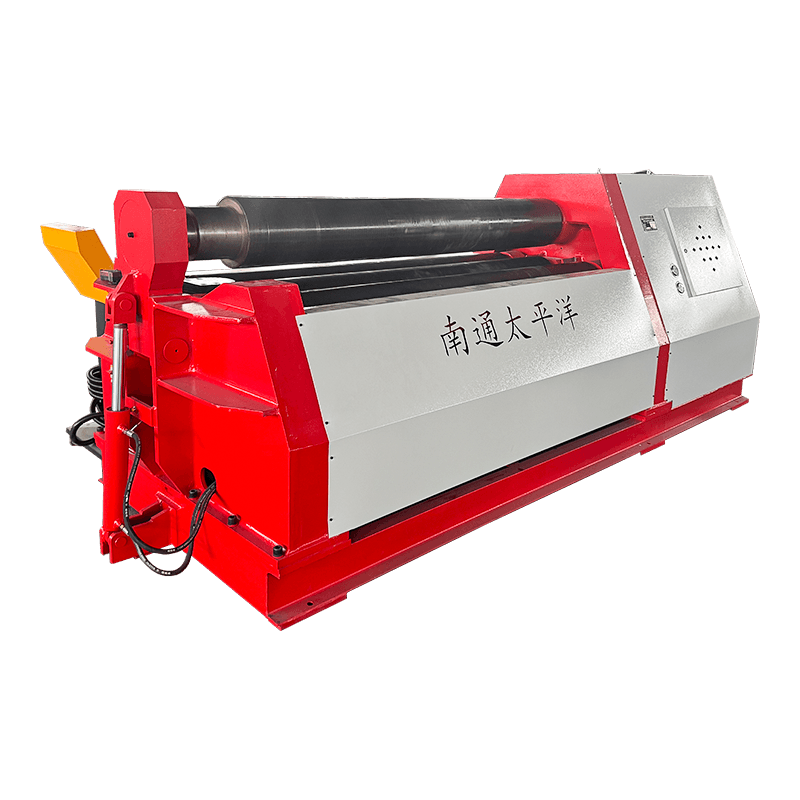

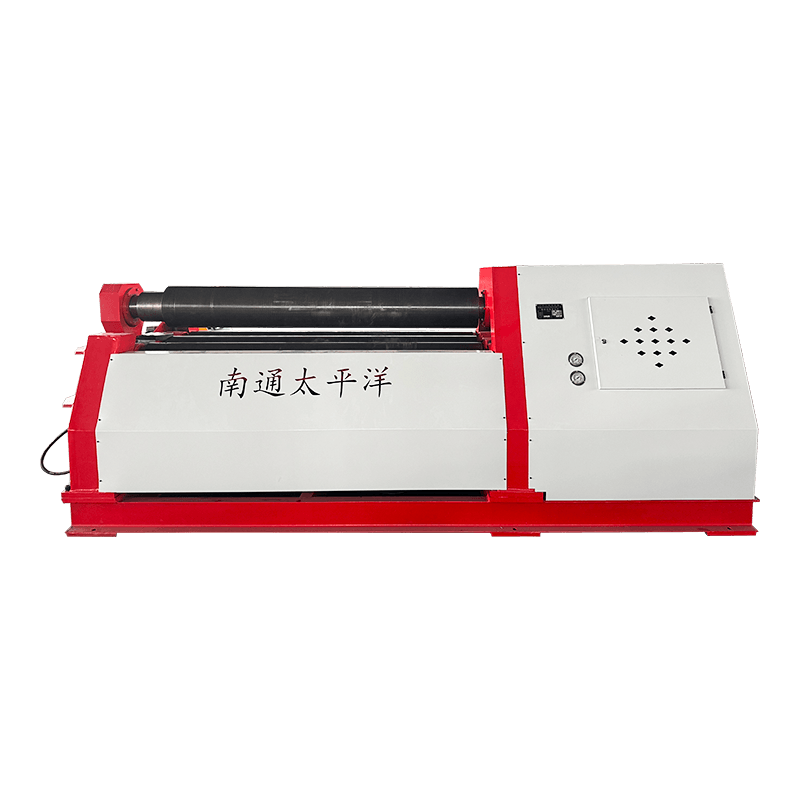

Machine à rouler à 4 rouleaux série W12

La rouleuse de tôles à 4 rouleaux de la série W12 est une solution de cintrage de tôles hydraulique à haut rendement conçue pour le pré-cintrage et le laminage de tôles métalliques en pièces cylindriques, coniques ou incurvées. Largement utilisée dans les appareils à pression, les chaudières, les pipelines et les industries de construction d'acier, cette machine intègre le pré-cintrage et le formage en une seule opération, éliminant ainsi le besoin d'équipement supplémentaire.

Structure et principe de fonctionnement
La machine adopte une configuration à quatre rouleaux :
Le rouleau supérieur est le rouleau d'entraînement principal, avec son mouvement vertical contrôlé par un moteur hydraulique pour un fonctionnement stable et puissant.
Le rouleau inférieur applique une force de serrage à la plaque via un vérin hydraulique, assurant un maintien ferme pendant le processus de formage.
Les deux rouleaux latéraux, positionnés symétriquement des deux côtés du rouleau inférieur, se déplacent le long de rails de guidage inclinés. Ils sont entraînés par un système mécanique composé d'écrous, de vis sans fin et de vis principales, fournissant un support latéral et une force de formage contrôlés.
Cette conception permet de pré-courber les deux extrémités de la plaque en une seule configuration, réduisant ainsi le gaspillage de matériaux et améliorant l'efficacité par rapport aux machines à trois rouleaux.

Principales fonctionnalités
Formage en une étape : Le pré-cintrage et le laminage peuvent être effectués sur la même machine, ce qui permet de gagner du temps de configuration
Entraînement entièrement hydraulique : Fonctionnement fluide, rigidité élevée et force de serrage fiable
contrôle de précision : Système CNC en option pour le contrôle automatique des positions des rouleaux, améliorant la répétabilité
Large compatibilité matérielle : Convient aux plaques en acier au carbone, en acier inoxydable, en aluminium et en alliage
Opération facile : Panneau de commande convivial avec modes manuel et automatique

Applications
Appareils à pression et chaudières
Fabrication de tuyaux
Fabrication de tours éoliennes et de structures en acier
Industries automobile et construction navale

Enquête

Description du produit

Spécifications

Modèle

Épaisseur
de plaque enroulée
(mm)

Pré-cintrage maximum
Épaisseur
(mm)

Largeur de
plaque enroulée
(mm)

Rendement de la plaque
Force
(MPa)

Diamètre de
Rouleau supérieur
(mm)

Moteur principal
(KW)

Poids
(kg)

Globalement
Dimensions
LXLXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

La description et les spécifications données dans ce catalogue sont sujettes à modification sans préavis.

Contactez-nous pour plus de détails

N'hésitez pas à contacter lorsque vous avez besoin de nous!

SUBMIT

À propos
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produits, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


En tant que professionnel China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, La société a désormais la capacité de concevoir, développer et fabriquer des produits de série standard et des équipements non standard. Les produits se vendent bien dans tout le pays, un grand nombre d'exportations vers l'Asie du Sud-Est, l'Europe, les États-Unis et le Moyen-Orient. La société couvre une superficie de plus de 20 000 mètres carrés, avec un groupe d'ingénieurs et de techniciens avec de riches connaissances professionnelles, de la production et des équipements de test est terminé. Au fil des ans, il s'est engagé dans la recherche et l'innovation des machines-outils, le service de vente de produits et de ventes après les ventes n'épargne aucun effort, a à Pékin, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi ' Faites de notre mieux pour répondre aux besoins des clients nationaux et étrangers.


Dans le monde d'aujourd'hui plein d'espoir et d'opportunités, les machines-outils du Pacifique et nos clients vont de pair pour un développement commun.

Nouvelles
Extension des connaissances de l'industrie

1. Introduction à Machine à cintrer à 4 rouleaux

La machine à cintrer à 4 rouleaux, également connue sous le nom de machine à rouler à 4 rouleaux de la série W12, est un équipement de laminage de plaques haute performance largement utilisé pour former des formes cylindriques, arquées et coniques à partir de tôles. Il est essentiel dans des secteurs tels que la construction navale, les appareils sous pression, les tours éoliennes et la fabrication de structures lourdes en acier.

Par rapport aux machines traditionnelles à 3 rouleaux, la conception à 4 rouleaux améliore l'efficacité en 30 % à 50 % et réduit le gaspillage de matériaux jusqu'à 20% , ce qui en fait une solution privilégiée pour le formage de plaques de précision.

Machine-outil CNC Cie., Ltd de Nantong Pacific est une entreprise clé de l'industrie nationale des machines, située dans la zone de développement économique et technologique de Haian, où l'environnement est magnifique et la circulation est pratique, ce qui facilite l'établissement rapide d'une communication entre les entreprises et les clients. L'entreprise est entièrement équipée et spécialisée dans la production de cisailles, de cintreuses, de laminoirs, de presses hydrauliques, de poinçonneuses et d'autres produits, largement utilisés dans : l'industrie légère, l'aviation, la construction navale, la métallurgie, l'instrumentation, les appareils électriques, les produits en acier inoxydable, l'industrie de la construction et de la décoration. Nos produits se vendent bien tant au pays qu'à l'étranger.

2. Principe de fonctionnement de Machine W12 à 4 rouleaux

(1) Système d'entraînement principal du rouleau supérieur

Le rouleau supérieur sert de composant d'entraînement principal, alimenté par des moteurs hydrauliques qui assurent une rotation stable et puissante pour des opérations de laminage continues.

(2) Mouvement vertical du rouleau inférieur

Le rouleau inférieur se déplace verticalement sous la pression hydraulique, appliquant une force via l'huile hydraulique dans le cylindre pour serrer solidement la plaque. Cela garantit une répartition uniforme de la pression.

(3) Système de réglage des rouleaux latéraux

Les rouleaux latéraux des deux côtés se déplacent le long des rails de guidage à l'aide de mécanismes à vis, à vis sans fin et à vis mère, permettant un contrôle précis de la courbure pour différentes épaisseurs de plaque.

La machine permet pré-cintrage et roulage des deux extrémités de tôles sur le même équipement , améliorant considérablement la productivité et réduisant le temps de manutention des matériaux.

3. Avantages clés de la rouleuse à 4 rouleaux

  1. Haute efficacité : Un serrage unique complète le roulage et le pré-cintrage.
  2. Formage de précision : La précision atteint ±0,5 mm pour les structures cylindriques.
  3. Travail réduit : La commande hydraulique automatisée réduit les interventions manuelles.
  4. Large application : Convient aux plaques de 2 mm à 80 mm d'épaisseur.
  5. Performances stables : La synchronisation hydraulique garantit une qualité de roulement constante.

4. Aperçu des paramètres techniques

Article Spécification Avantages en termes de performances
Épaisseur de la plaque 2 à 80 mm Large gamme d'applications
Précision de roulement ±0,5 mm Formage de haute précision
Amélioration de l'efficacité 30 % à 50 % Cycle de production plus rapide
Spécifications techniques de la rouleuse de tôles à 4 rouleaux série W12

5. Applications industrielles

La cintreuse à 4 rouleaux est largement utilisée dans :

  • Fabrication d'appareils sous pression
  • Production de tours éoliennes
  • Industrie de la construction navale
  • Fabrication de structures en acier

6. FAQ

Q1 : Quel est le principal avantage de la structure à 4 rouleaux ?

Il permet le pré-cintrage et le laminage sur une seule machine, améliorant ainsi l'efficacité et réduisant le gaspillage de matériaux.

Q2 : Quelle plage d’épaisseur peut-il gérer ?

Il peut traiter des plaques d'acier de 2 mm à 80 mm selon la capacité du modèle.

Q3 : Le contrôle CNC est-il disponible ?

Oui, les systèmes CNC sont facultatifs et améliorent considérablement le niveau de précision et d'automatisation.
