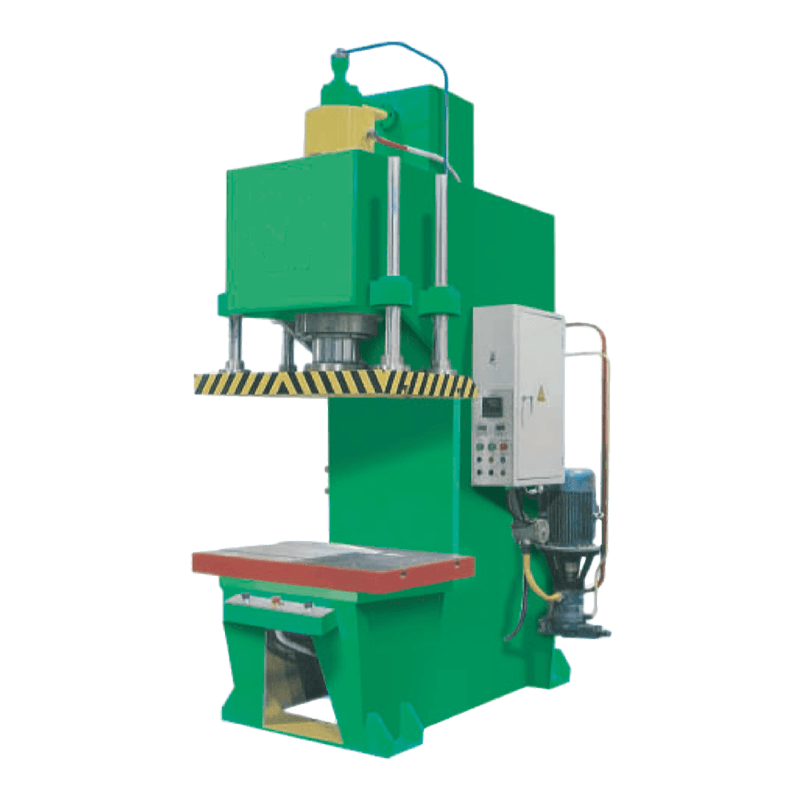

Presse hydraulique monocolonne Y41

La presse hydraulique à colonne unique de la série Y41 est une machine hydraulique polyvalente à châssis en C conçue pour les opérations de redressage, de pressage, de formage et d'assemblage. Largement utilisée dans le travail des métaux, la réparation de machines et la fabrication de composants, cette presse offre des performances fiables, un fonctionnement simple et une excellente rentabilité pour les applications à usage moyen.

Caractéristiques de performances
Cadre rigide à colonne unique de type C : Le corps de la machine adopte une structure robuste à bras unique (colonne unique) de type C, fabriquée à partir de plaques d'acier épaisses. Après le soudage, le cadre subit un traitement de trempe et de vieillissement pour éliminer les contraintes internes, garantissant ainsi une stabilité à long terme et une déformation permanente sous une charge continue.


Système hydraulique intégré : Le système hydraulique est entièrement fermé et intégré au corps de la machine, avec une disposition compacte et épurée. Cette conception permet d'économiser de l'espace, de réduire la contamination par l'huile et de simplifier la maintenance, tout en minimisant les chocs hydrauliques pour un fonctionnement fluide.


Modes de fonctionnement flexibles : La presse prend en charge plusieurs modes de travail, notamment le fonctionnement manuel et semi-automatique, permettant le réglage de la pression, de la course et de la vitesse en fonction des différentes exigences de la pièce.


Haute précision et répétabilité : Avec des mécanismes de guidage précis et une commande hydraulique fiable, la presse Y41 offre une précision de pressage constante, ce qui la rend idéale pour la production de pièces uniques et de petits lots.


Conception ouverte pour un accès facile : La conception du cadre en C offre un accès dégagé à la zone de travail, ce qui rend le chargement, le déchargement et la configuration des outils rapides et pratiques, même pour les pièces longues ou complexes.

Applications typiques

Redressage d'arbres, de barres et de profilés
Montage à pression de roulements, de bagues et de manchons
Cintrage, gaufrage et formage superficiel de tôles
Rivetage, jalonnement et assemblage mécanique
Métallurgie des poudres métalliques et compactage de matériaux non

Enquête

Description du produit

Paramètres principaux

Spécifications

Unité

Modèle

Y41-6.3

Y41-10

Y41-16

Y41-25

Y41-40

Y41-63

Y41-100

Y41-160

Y41-200

Y41-315

Y41-400

Y41-500

Y41-630

Y41-800

Pression nominale

KN

63

100

160

250

400

630

1000

1600

2000

3150

4000

5000

6300

8000

Max.hydraulique
pression magique

Mpa

8

12.5

20

16

25

25

25

25

25

25

25

25

25

25

Charge de diapositive

mm

250

250

400

400

400

500

600

700

700

800

800

900

900

900

Lumière du jour

mm

400

400

500

630

630

750

800

900

1000

1100

1250

1300

1500

1500

Profondeur de la gorge

mm

200

200

250

350

350

320

400

420

450

460

600

1000

1500

1500

Vitesse de
glisser

Vidéo

décroissant

mm/s

80

80

120

100

80

80

80

80

80

80

80

En appuyant sur

mm/s

18 〜20

18 〜20

18 〜20

18 〜20

18 〜20

18 〜20

15〜20

10 〜12

10 〜15

8〜10

8〜10

10 〜15

6〜10

5〜8

Retour

mm/s

55

50

50

75

75

100

100

70

70

60

55

70

60

45

Dimensions du tableau

L-R

mm

440

440

500

580

700

710

800

900

900

1500

2000

2500

2500

3000

F-B

mm

380

380

450

570

570

600

700

800

900

900

1200

2000

2000

2400

Hauteur de la table
au-dessus du sol

mm

700

700

710

710

710

810

800

900

900

900

400

400

400

400

Dimensions de
trou de chute

mm

Φ100

Φ100

Φ100

Puissance du moteur

KW

3

3

4

5.5

5.5

7.5

7.5

11

15

22

22

2x22

2x22

45

Globalement
Dimensions

mm

1000
X850
X1950

1000
X850
X1950

1000
X900
X2000

1200
X1000
X2300

1250
X1200
X2600

1280
X1450
X2750

1400
X1900
X3050

1600
X2200
X3200

1600
X2600
X4200

1800
X3200
X4500

2300
X3900
X5000

4000
X4600
X6000

4300
X4600
X7000

5000
X4800
X7200

Poids

KG

1500

1600

1800

2300

2800

4200

6400

9000

12800

27000

44000

57000

79000

100000

La description et les spécifications données dans ce catalogue sont sujettes à modification sans préavis.

Contactez-nous pour plus de détails

N'hésitez pas à contacter lorsque vous avez besoin de nous!

SUBMIT

À propos
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produits, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


En tant que professionnel China Presse hydraulique monocolonne Y41 Manufacturers and Presse hydraulique monocolonne Y41 Factory, La société a désormais la capacité de concevoir, développer et fabriquer des produits de série standard et des équipements non standard. Les produits se vendent bien dans tout le pays, un grand nombre d'exportations vers l'Asie du Sud-Est, l'Europe, les États-Unis et le Moyen-Orient. La société couvre une superficie de plus de 20 000 mètres carrés, avec un groupe d'ingénieurs et de techniciens avec de riches connaissances professionnelles, de la production et des équipements de test est terminé. Au fil des ans, il s'est engagé dans la recherche et l'innovation des machines-outils, le service de vente de produits et de ventes après les ventes n'épargne aucun effort, a à Pékin, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi ' Faites de notre mieux pour répondre aux besoins des clients nationaux et étrangers.


Dans le monde d'aujourd'hui plein d'espoir et d'opportunités, les machines-outils du Pacifique et nos clients vont de pair pour un développement commun.

Nouvelles
Extension des connaissances de l'industrie

1. Introduction à Presse hydraulique à colonne unique Y41

La presse hydraulique à colonne unique Y41 est une solution compacte et efficace conçue spécifiquement pour les petits ateliers et les tâches de formage de précision des métaux. Avec sa structure monobras de type C, il offre une excellente accessibilité et est idéal pour les opérations de poinçonnage, de pressage, de redressage et de formage léger.

Cette machine est largement utilisée dans les environnements de fabrication à petite échelle où l’espace est limité mais où la précision et la fiabilité sont essentielles. La capacité de pression typique varie de 10 tonnes à 200 tonnes , ce qui le rend adapté aux besoins de production flexibles.

Machine-outil CNC Cie., Ltd de Nantong Pacific est une entreprise clé de l'industrie nationale des machines, située dans la zone de développement économique et technologique de Haian, où l'environnement est magnifique et la circulation est pratique, ce qui facilite l'établissement rapide d'une communication entre les entreprises et les clients. L'entreprise est entièrement équipée et spécialisée dans la production de cisailles, de cintreuses, de laminoirs, de presses hydrauliques, de poinçonneuses et d'autres produits, largement utilisés dans : l'industrie légère, l'aviation, la construction navale, la métallurgie, l'instrumentation, les appareils électriques, les produits en acier inoxydable, l'industrie de la construction et de la décoration. Nos produits se vendent bien tant au pays qu'à l'étranger.

En tant que fabricant professionnel de presse hydraulique à colonne unique Y41 en Chine et usine de presse hydraulique à colonne unique Y41, la société propose des solutions standard et personnalisées pour répondre aux différentes exigences industrielles.

2. Caractéristiques de performance de la presse hydraulique Y41

(1) Structure à bras unique de type C

La structure ouverte de type C permet un chargement et un déchargement faciles des pièces, améliorant ainsi l'efficacité opérationnelle jusqu'à 25% par rapport aux machines à châssis fermé.

(2) Corps en acier soudé avec traitement thermique

Le corps de la machine est constitué d'une structure en acier soudé et subit un traitement de vieillissement par revenu pour assurer une stabilité à long terme sans déformation.

(3) Système hydraulique intégré

Le système hydraulique est installé à l’intérieur du corps de la machine, entraînant ainsi l’occupation de l’espace et améliorant la sécurité et la commodité de maintenance.

3. Avantages d'application dans les petits ateliers

  • Structure compacte adaptée aux espaces d'atelier limités
  • Opération facile nécessitant une formation minimale de l’opérateur
  • Solution louable pour la production à petite échelle
  • Haute précision pour les opérations de poinçonnage et de pressage

Dans des cas de production réels, de petits ateliers utilisant des machines Y41 ont signalé une réduction du temps de production d'environ 18 % à 30 % grâce à une meilleure efficacité du flux de travail.

4. Aperçu des paramètres techniques

Articles Spécification Avantage
Capacité de la presse 10 à 200 tonnes Flexible pour les petites et moyennes tâches
Structure Colonne unique de type C Utilisation et accessibilité faciles
Système hydraulique Type intégré interne Gain de place et fonctionnement plus sûr
Spécifications techniques de la presse hydraulique monocolonne Y41

5. Applications courantes

La presse hydraulique Y41 est largement utilisée dans :

  • Petits ateliers de fabrication de métaux
  • Entretien et réparation de pièces automobiles
  • Pressage de composants électriques
  • Fabrication d'outils matériels

6. FAQ

Q1 : Quel est le principal avantage de la presse hydraulique à colonne unique Y41 ?

Sa structure compacte et sa facilité d'utilisation le rendent idéal pour les petits ateliers avec un espace limité et des besoins de traitement divers.

Q2  : ​​La machine est-elle adaptée à une production intensive ?

Il est principalement conçu pour les applications légères à moyennes, avec une plage de capacité de 10 à 200 tonnes.

Q3 : Quelle est la durée de vie ?

Avec un entretien approprié, la machine peut fonctionner de manière fiable pendant plus de 10 ans grâce à sa structure soudée traitée thermiquement.
