A machine à rouler les plaques hydraulique forme une tôle plate dans une forme incurvée ou cylindrique en alimentant la plaque entre des rouleaux rotatifs tetis que les vérins hydrauliques appliquent une pression constante et réglable pour plier légèrement le matériau à chaque passage. Le rouleau supérieur (ou les rouleaux latéraux, selon la conception) est poussé vers le bas ou vers l'intérieur par la puissance hydraulique plutôt que par des engrenages ou des vis, de sorte que l'opérateur peut affiner la force de flexion en temps réel et maintenir cette pression de manière constante sur toute la longueur de la plaque.

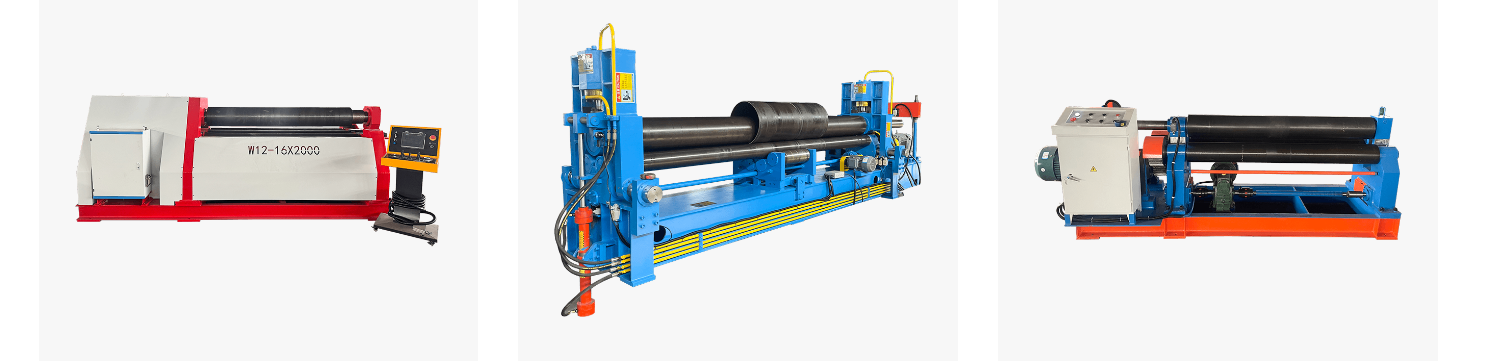

C'est le principe de fonctionnement de presque toutes les machines commercialisées aujourd'hui en tant que Machine à rouler les plaques d'acier , Machine à cintrer les plaques hydrauliques , ou Machine à rouler les plaques à 4 rouleaux , qu'il se trouve dans un petit atelier de fabrication de métaux ou qu'il fonctionne comme un Machine à rouler les plaques robuste sur une chaîne de production d'un chantier naval. Les sections ci-dessous détaillent le processus étape par étape, comparent les configurations de rouleaux courantes et expliquent comment le type de matériau, l'épaisseur de la plaque et la disposition des rouleaux affectent le résultat final.
| Caractéristique | Machine à rouler les plaques à 3 rouleaux | Machine à rouler les plaques à 4 rouleaux |
|---|---|---|
| Étape de pré-cintrage | Nécessite souvent un laissez-passer ou un appareil séparé | Intégré au cycle de roulement |
| Retournement de la plaque requis | Parfois, sur des conceptions asymétriques | Rarement nécessaire |
| Cas d'utilisation typique | Fabrication générale en atelier | Productions précises et répétées |
Chaque machine à rouler les plaques , quel que soit le nombre de rouleaux qu'il utilise, repose sur la même idée sous-jacente : trois points de contact ou plus poussent la plaque hors d'une ligne droite, forçant le métal à dépasser sa limite d'élasticité de manière contrôlée afin qu'il prenne une courbe permanente au lieu de revenir à plat. Sur une machine hydraulique, la force derrière cette pression provient de cylindres entraînés par l'huile plutôt que d'une vis mécanique, c'est pourquoi les conceptions hydrauliques sont généralement plus faciles à régler en milieu de cycle.
Imaginez la plaque reposant sur deux rouleaux de support inférieurs tandis qu'un rouleau supérieur appuie entre eux. Au fur et à mesure que la plaque est entraînée vers l'avant et vers l'arrière, le rouleau supérieur descend progressivement par petits incréments, resserrant la courbure à chaque passage. Le vérin hydraulique qui maintient le rouleau supérieur maintient la force vers le bas constante même lorsque la résistance de la plaque change près des bords, ce qui explique en partie pourquoi les systèmes hydrauliques ont tendance à produire une courbe plus uniforme sur la largeur de la plaque qu'une configuration purement mécanique.
L'ajout d'un quatrième rouleau ou le déplacement des rouleaux latéraux horizontalement au lieu de déplacer uniquement le rouleau supérieur verticalement modifie la façon dont les bords de la plaque sont traités. Il s'agit de la principale différence technique entre les configurations de rouleaux abordées dans les sections suivantes, et elle affecte directement la quantité de matériau plat et déroulé laissé aux extrémités de la plaque après le formage.
Un typique Machine à rouler les plaques hydrauliques CNC est construit à partir d’un ensemble assez restreint de pièces travaillant ensemble. Comprendre le rôle de chaque pièce facilite grandement la lecture d'une fiche technique de machine ou le dépannage d'un problème de roulement dans l'atelier.
Disposition structurelle simplifiée d'une machine à rouler les plaques hydrauliques à 4 rouleaux, représentée en style isométrique pour plus de clarté
Une fois qu'une tôle est chargée, une rouleuse hydraulique de tôles se déplace selon une séquence assez cohérente, qu'il s'agisse d'une unité d'atelier compacte ou d'un grand machine à rouler les tôles robuste manutention de l'acier de construction.
Sur une machine manuelle, l'opérateur juge chaque passage à l'œil nu et en mesurant l'écart ; sur un Machine à rouler les plaques hydrauliques CNC , les positions des rouleaux et les cibles de pression sont programmées à l'avance, de sorte que les pièces répétées sortent avec moins de variations d'une pièce à l'autre.
La plupart des acheteurs recherchant un Machine à rouler les plaques hydrauliques nous finissons par comparer les configurations à trois et quatre rouleaux, car les deux sont largement disponibles et chacune convient à un modèle de production différent.
| Configuration | Comment il plie la plaque | Idéal pour |
|---|---|---|
| 2 rouleaux | La plaque est pré-courbée sur une presse, puis enroulée autour d'un rouleau entraîné | Feuille mince, fabrication légère |
| 3 rouleaux, asymétrique | Le rouleau supérieur descend entre deux rouleaux inférieurs fixes | Travaux généraux d'atelier et de réparation |
| 3 rouleaux, double pincement | Les deux rouleaux inférieurs se déplacent pour pincer et pré-courber la plaque | Fabrication d'acier en volume moyen |
| 4 rouleaux | Les rouleaux supérieur et inférieur s'alignent verticalement, les rouleaux latéraux se déplacent horizontalement | Cylindres de précision, production répétée, tâches lourdes de laminoir de tôles |
Score illustratif de commodité de pré-cintrage par configuration de rouleau, échelle de 1 à 10, plus élevé signifie moins de travaux de pré-cintrage séparés requis
A Machine à rouler les plaques d'acier ne se limite pas à un seul type de métal. La principale variable qui change d'un matériau à l'autre est la résistance qu'offre la plaque lorsqu'elle se plie, ce qui à son tour affecte le nombre de passes nécessaires et la force hydraulique que la machine doit supporter.
Résistance relative au formage illustrative par type de matériau, basée sur le comportement typique en flexion au rouleau, et non sur une mesure fixe
Une plaque plus épaisse nécessite un diamètre de rouleau plus grand et davantage de passes pour atteindre la même courbure qu'un matériau plus fin, car la fibre externe d'une plaque épaisse doit s'étirer davantage pour suivre la courbure. C'est pourquoi une machine conçue pour un certain machine à rouler les plaques capacity répertorie à la fois une épaisseur maximale et un diamètre de rouleau minimum correspondant, et pourquoi pousser une plaque près de la limite d'épaisseur supérieure signifie généralement ralentir la vitesse d'avance et effectuer des passes plus légères et plus fréquentes.
Relation typique entre l'épaisseur de la plaque d'acier au carbone et les passes de laminage nécessaires pour atteindre un cylindre standard, guide général uniquement
Si la plupart de votre travail se situe près de l'extrémité supérieure d'une machine conçue pour un usage de laminoir d'épaisseur maximale de tôle, attendez-vous à des temps de cycle plus longs, car les derniers millimètres de capacité nécessitent toujours plus de passes que le milieu de la plage. Les acheteurs qui roulent régulièrement des tôles structurelles épaisses ont tendance à dimensionner jusqu'au châssis suivant plutôt que d'utiliser une machine plus petite à sa limite absolue.
Le choix entre un rouleau à plaques hydraulique et une conception mécanique dépend de la façon dont la force de flexion est générée et contrôlée. Les machines mécaniques déplacent le rouleau supérieur à l'aide d'une vis ou d'un ensemble d'engrenages entraînés par un moteur, ce qui est simple mais s'ajuste par étapes fixes. Les machines hydrauliques utilisent la pression d'huile, ce qui permet un réglage continu et précis et permet au système de maintenir une force définie même si la résistance de la plaque varie légèrement sur sa largeur.
Comparaison illustrative, la zone bleue plus foncée représente les machines hydrauliques, la zone bleu plus clair représente les machines mécaniques, toutes deux sur une échelle générale de 5 points.
Les machines hydrauliques offrent généralement un avantage en termes de contrôle de précision et de cohérence de la force, c'est pourquoi elles dominent le marché. Fabricant de laminoirs à plaques CNC segment visant à répéter la production. Les machines mécaniques peuvent toujours convenir aux travaux plus légers et plus simples pour lesquels un réglage fin de la pression est moins important. Aucune des deux conceptions n'est universellement correcte, le bon choix dépend de la plage d'épaisseur de la plaque, de la taille du lot et du degré d'automatisation dont le flux de travail a besoin.
Étant donné que le laminage de plaques transforme le matériel plat en formes structurelles courbes, l'équipement apparaît partout où un atelier a besoin de cylindres, de cônes ou de sections arquées plutôt que de panneaux plats.
| Industrie | Pièces laminées typiques |
|---|---|
| Construction navale | Sections de coque, bordé courbé |
| Appareils à pression et réservoirs | Coquilles cylindriques, anneaux de stockage |
| Tours éoliennes et utilitaires | Sections de tour de grand diamètre |
| Construction et architecture | Panneaux de façade courbes, supports cintrés |
| Fabrication générale d'acier | Sections de tuyaux, conduits, supports personnalisés |
Dans tous les cas ci-dessus, la machine à rouler les tôles se situe au début de la chaîne de production, car la forme laminée doit généralement être terminée avant que le soudage, le revêtement ou l'assemblage puissent continuer.
Un guide utile de sélection de laminoirs à tôles part des pièces que vous devez réellement produire, et non de la fiche technique de la machine. Examinez les facteurs ci-dessous dans l’ordre.
| Facteur | Que vérifier |
|---|---|
| Épaisseur maximale de la plaque | Correspond à votre travail régulier le plus épais, pas seulement à la moyenne |
| Largeur de plaque ou longueur de rouleau | Devrait couvrir votre assiette la plus large avec une certaine marge de travail |
| Configuration du rouleau | 3 rouleaux pour les travaux généraux, 4 rouleaux pour moins de pré-courbure et une tolérance plus serrée |
| Mélange de matériaux | L'acier inoxydable et allié exige plus de force disponible que l'acier doux. |
| Système de contrôle | Manuel pour un faible volume, CNC pour des courses répétées et une cohérence plus serrée |
| Taille du lot et répétabilité | Un volume plus élevé favorise le contrôle de la machine à rouler les plaques hydrauliques CNC |
Une fois ces facteurs comparés à votre plan de production, il devient beaucoup plus facile de comparer un produit compact Machine à rouler les plaques hydrauliques contre un plus grand Machine à rouler les plaques robuste sur un pied d'égalité, puisque les deux sont jugés par rapport à la même charge de travail réelle plutôt que par rapport à une spécification de brochure générique.
Une attention régulière portée à ces points permet à une machine à rouler les tôles hydraulique de fonctionner dans les limites de sa tolérance nominale et réduit les temps d'arrêt imprévus pendant les périodes de production chargées.
L'ajout d'une commande CNC à une machine à rouler les tôles hydraulique ne modifie pas le principe de pliage sous-jacent, mais modifie la répétabilité de ce principe d'une pièce à l'autre. Un cycle programmé applique à chaque fois la même position de rouleau et la même séquence de pression, ce qui est le plus important pour les travaux avec des exigences de tolérance de lot à lot serrées, tels que les coques de récipients sous pression ou les sections de tour qui doivent s'aligner proprement au niveau du cordon de soudure.
Nantong Pacific CNC Machine Tool Co., Ltd, basée dans la zone de développement économique et technologique de Haian, travaille sur des équipements de cisaillement, de pliage, de laminage et de presse hydraulique pour les clients des secteurs de la construction navale, de la construction, de la fabrication d'acier inoxydable et des industries connexes. En tant que machine à rouler les plaques hydraulique manufacturer and machine à rouler les plaques hydraulique supplier desservant les marchés nationaux et étrangers, l'entreprise conçoit et produit des machines de série standard ainsi que des équipements non standards construits autour d'une ligne de production spécifique. Les acheteurs comparant un Fabricant de laminoirs à plaques CNC pour un atelier de fabrication nouveau ou en expansion, nous sommes invités à partager la plage d'épaisseur de plaque, la largeur et la taille typique du lot afin que la configuration puisse être adaptée à la charge de travail réelle plutôt qu'à un modèle de catalogue générique.
Il s'agit d'une machine de formage de métaux qui plie des plaques plates en formes courbes ou cylindriques à l'aide de rouleaux positionnés et pressés par des vérins hydrauliques, donnant à l'opérateur un contrôle réglable et constant de la force de pliage.
La plaque passe d'un rouleau à l'autre en rotation tandis que les rouleaux supérieurs ou latéraux appliquent progressivement plus de pression à chaque passage, resserrant la courbure étape par étape jusqu'à ce que la forme cible soit atteinte.
Les matériaux courants comprennent l'acier au carbone, l'acier inoxydable, l'aluminium et l'acier allié, chaque matériau nécessitant un équilibre différent entre la force hydraulique et le nombre de passes.
Le coût dépend de facteurs tels que la configuration des rouleaux, l'épaisseur maximale de la plaque, la longueur du rouleau et le niveau d'automatisation CNC. C'est pourquoi la plupart des acheteurs demandent un devis sur mesure en fonction de leur propre taille de plaque et de leur volume de production.
La capacité varie en fonction de la taille du châssis de la machine, avec des modèles plus légers adaptés aux tôles de calibre plus fin et des modèles de laminoirs à tôles robustes conçus pour des tôles structurelles plus épaisses. L'épaisseur maximale et la longueur du rouleau doivent donc toujours être vérifiées par rapport à votre propre gamme de matériaux.
Commencez par votre plaque ordinaire la plus épaisse et la plus large, puis adaptez la configuration des rouleaux, la force hydraulique disponible et le type de commande à la taille de votre lot typique, comme indiqué dans la section du guide de sélection ci-dessus.
Une machine à 3 rouleaux nécessite généralement une étape de pré-cintrage distincte pour le bord de la plaque, tandis qu'une machine à 4 rouleaux intègre le pré-cintrage dans le cycle normal à l'aide de ses rouleaux latéraux réglables horizontalement, ce qui réduit le retournement et la manipulation supplémentaire.
Les machines hydrauliques offrent généralement un contrôle de pression plus fin et plus cohérent, ce qui convient aux travaux de production précis et répétés, tandis que les machines mécaniques peuvent toujours être une option réalisable pour des travaux plus simples et à moindre volume.
