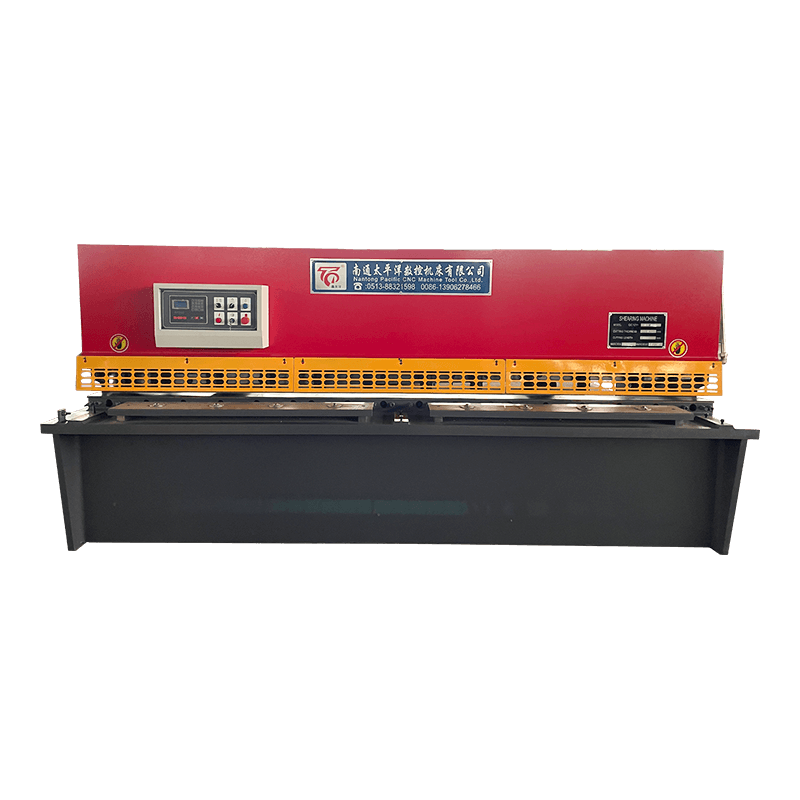

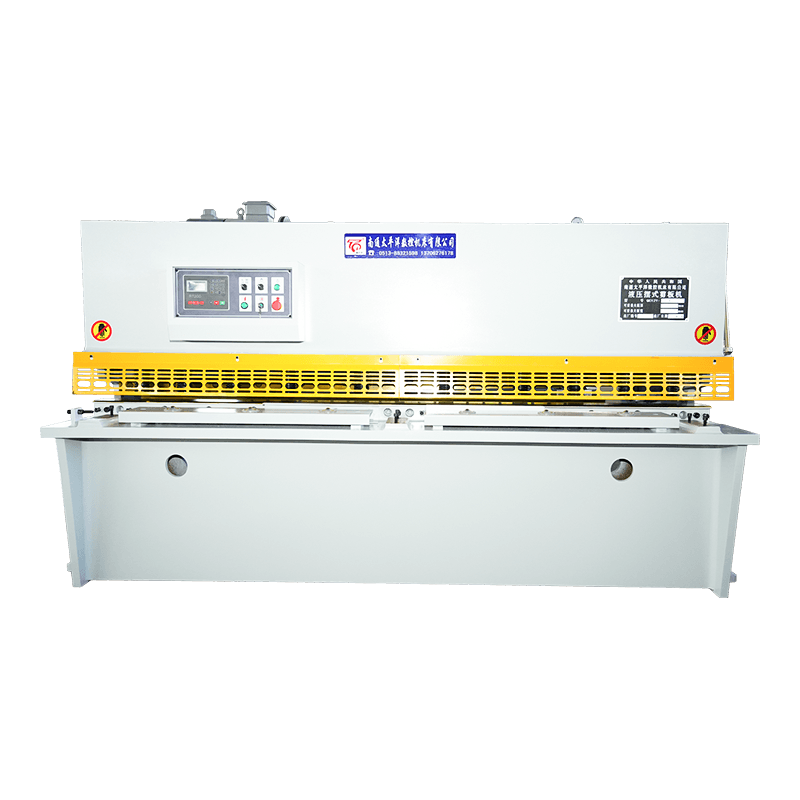

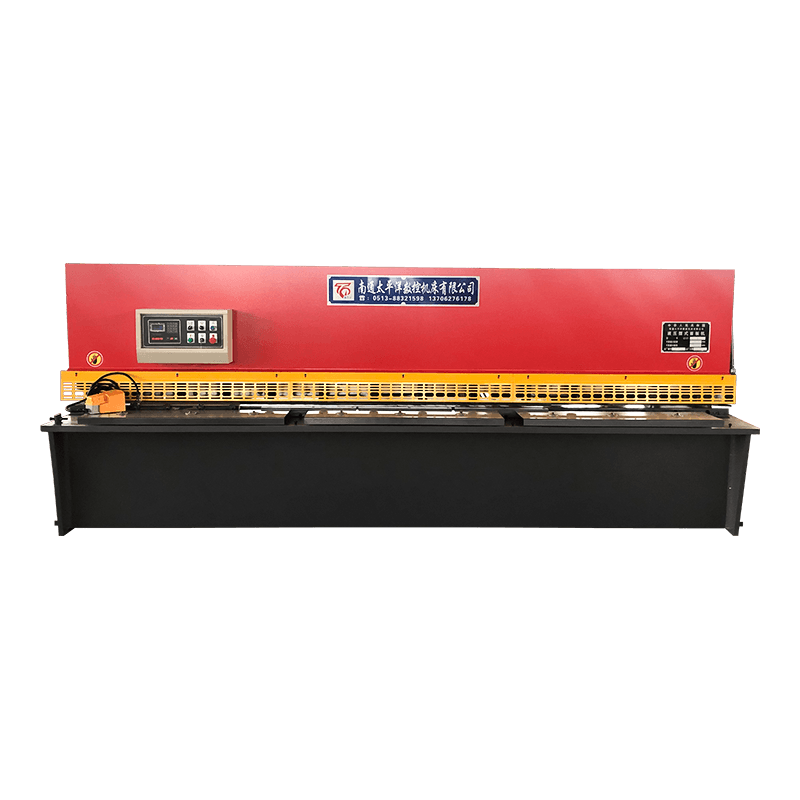

Cisaille à poutre pivotante CNC standard/hydraulique série QC12Y/K

La cisaille hydraulique à poutre pivotante série QC12Y/K est une solution de cisaillement des métaux de haute précision largement utilisée dans les industries de transformation de la tôle, de fabrication de métaux et de fabrication. Conçue pour couper des tôles d'acier avec une grande précision et efficacité, cette cisaille hydraulique combine des performances fiables avec une commande CNC conviviale.

Principales fonctionnalités
Système d'arrêt arrière de haute précision : Un inverseur contrôle le moteur de butée arrière, garantissant que la précision du positionnement est contrôlée à 0,05 mm près, offrant ainsi des longueurs de coupe constantes pour la production de masse.

Lame de coupe de haute qualité : Fabriquées en acier allié 6CrW2Si, les lames offrent une excellente finition, ténacité et résistance à l'usure, garantissant une longue durée de vie et des résultats de cisaillement propres sur diverses tôles métalliques.

Système de contrôle CNC : Équipée du contrôleur E21S, la machine gère la course de butée arrière et la course de la lame de cisaillement, et peut stocker jusqu'à 40 ensembles de programmes pour une configuration rapide de différentes tâches de coupe.

Sécurité et retour hydraulique : La soupape de trop-plein offre une protection contre les surcharges du système hydraulique, tandis que le porte-couteau est entraîné par l'azote pour des courses de retour rapides, fluides et fiables.

Protection de sécurité améliorée : L'interrupteur au pied est intégré à une fonction d'arrêt d'urgence, offrant une protection fiable contre les saillies accidentelles pendant le fonctionnement.

Écart de lame réglable : Le réglage manuel de l'écartement des lames permet aux opérateurs d'affiner le jeu en fonction des différentes épaisseurs de matériau, garantissant ainsi une qualité de cisaillage optimale.

Positionnement précis de l'alimentation : La table de support avant est équipée d'une règle permettant aux opérateurs de localiser avec précision la longueur d'alimentation pour les opérations manuelles et semi-automatiques.

Applications
Cette cisaille à poutre pivotante est idéale pour cisailler l'acier au carbone, l'acier inoxydable, l'aluminium et d'autres plaques métalliques dans les industries telles que :

  • Traitement de la tôle
  • Ateliers de fabrication de métaux
  • Fabrication d'automobiles et d'appareils électroménagers
  • Production d'acier de construction et de charpente

Enquête

Description du produit

Utilisation du dispositif CNC spécial de cisaille E21-S de la société ESTUN

Ce produit présente les caractéristiques suivantes :

Contrôle de positionnement de la butée arrière.
Fonction de localisation intelligente.
Fonction de positionnement unidirectionnel et bidirectionnel, éliminant efficacement l'espace entre les vis.
Fonction de retraite.
Fonction de recherche automatique du point de référence.
Fonction de sauvegarde et de restauration des paramètres à une touche.
Fonction d'apprentissage de position rapide.
40 espaces de stockage de programmes en plusieurs étapes, chaque programme comporte 25 étapes.
Fonction de protection contre les pannes de courant.

Technique QC12Y/K-paramètre

Modèle

Cisaillement
Épaisseur
(mm)

Cisaillement
Largeur
(mm)

Coups d'État
(fois/mm)

Jauge arrière
Gamme
(mm)

Angle de coupe
(°)

Moteur principal
(KW)

Poids
(kg)

Globalement
Dimensions
LXLXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

La description et les spécifications données dans ce catalogue sont sujets à modifications sans préavis.

Contactez-nous pour plus de détails

N'hésitez pas à contacter lorsque vous avez besoin de nous!

SUBMIT

À propos
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produits, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


En tant que professionnel China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, La société a désormais la capacité de concevoir, développer et fabriquer des produits de série standard et des équipements non standard. Les produits se vendent bien dans tout le pays, un grand nombre d'exportations vers l'Asie du Sud-Est, l'Europe, les États-Unis et le Moyen-Orient. La société couvre une superficie de plus de 20 000 mètres carrés, avec un groupe d'ingénieurs et de techniciens avec de riches connaissances professionnelles, de la production et des équipements de test est terminé. Au fil des ans, il s'est engagé dans la recherche et l'innovation des machines-outils, le service de vente de produits et de ventes après les ventes n'épargne aucun effort, a à Pékin, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi ' Faites de notre mieux pour répondre aux besoins des clients nationaux et étrangers.


Dans le monde d'aujourd'hui plein d'espoir et d'opportunités, les machines-outils du Pacifique et nos clients vont de pair pour un développement commun.

Nouvelles
Extension des connaissances de l'industrie

1. Introduction à Cisaille à poutre pivotante CNC série QC12Y/K

La norme CNC série QC12Y/K Cisaille hydraulique à poutre pivotante est un équipement de coupe de métal haute performance largement utilisé dans les industries de fabrication de tôlerie. Il est conçu pour couper des plaques d'acier au carbone, d'acier inoxydable et d'aluminium avec une précision et une efficacité élevées.

Par rapport aux cisailles mécaniques traditionnelles, cette machine à poutre pivotante hydraulique CNC améliore l'efficacité de coupe en 30 % à 50 % et assurer une précision de coupe dans ±0,1mm , ce qui en fait un choix fiable pour les industries manufacturières modernes.

Machine-outil CNC Cie., Ltd de Nantong Pacific est une entreprise clé de l'industrie nationale des machines, située dans la zone de développement économique et technologique de Haian, où l'environnement est magnifique et la circulation est pratique, ce qui facilite l'établissement rapide d'une communication entre les entreprises et les clients. L'entreprise est entièrement équipée et spécialisée dans la production de cisailles, de cintreuses, de laminoirs, de presses hydrauliques, de poinçonneuses et d'autres produits, largement utilisés dans : l'industrie légère, l'aviation, la construction navale, la métallurgie, l'instrumentation, les appareils électriques, les produits en acier inoxydable, l'industrie de la construction et de la décoration. Nos produits se vendent bien tant au pays qu'à l'étranger.

2. Principales caractéristiques de la cisaille série QC12Y/K

  • Système de contrôle de l'onduleur : Contrôlez le moteur d'arrêt arrière avec une précision de 0,05mm.
  • Matériau de la lame de haute qualité : Utiliser de l'acier 6CrW2Si pour des performances de coupe durables.
  • Système CNC E21S : Contrôlez la butée arrière et la course de coupé, stocke jusqu'à 40 programmes.
  • Protection contre les surtaxes : La soupape de trop-plein assure la sécurité du système sous haute pression.
  • Système de retour d'azote : Le porte-couteau revient en douceur et en toute sécurité.
  • Fonction d'arrêt d'urgence : L'interrupteur au pied assure la sécurité de l'opérateur.
  • Réglage manuel de l'écart entre les lames : Améliore la qualité de coupe pour différents matériaux.
  • Support avant avec règle : Assurez-vous d’un positionnement précis de la longueur d’alimentation.

3. Principe de fonctionnement de la cisaille hydraulique à poutre pivotante

(1) Mécanisme de coupe à poutre pivotante

La lame supérieure se déplace selon un mouvement d'arc oscillant, assurant une coupe douce et continue. Cette conception réduit la consommation d'énergie de 15 % à 20 % par rapport aux systèmes à guillotine.

(2) Système d'entraînement hydraulique

Le système hydraulique fournit une pression stable pour garantir une force de coupe constante sur toute la longueur de la lame, supportant des épaisseurs allant jusqu'à Plaques d'acier de 16 mm .

(3) Intégration du contrôle CNC

Le système de contrôle E21S automatise le positionnement de la butée arrière et la course de coupé, améliorant considérablement la productivité et considérablement les erreurs de l'opérateur.

4. Aperçu des paramètres techniques

Articles Spécification Avantage
Épaisseur de coupe 1 à 16 mm Grande compatibilité matérielle
Précision de la jauge arrière 0,05 mm Positionnement de haute précision
Système de contrôle CNC E21S Fonctionnement programmable
Spécifications techniques de la cisaille hydraulique à poutre pivotante QC12Y/K

5. Applications industrielles

La série QC12Y/K est largement utilisée dans :

  • Ateliers de fabrication de métaux
  • Industrie de la construction navale
  • Fabrication automobile
  • Transformation de l'acier de construction

6. FAQ

Q1 : Quels matériaux la machine QC12Y/K peut-elle couper ?

Il peut couper efficacement des plaques d’acier au carbone, d’acier inoxydable et d’aluminium.

Q2  : ​​Quel est le système de contrôle utilisé ?

Il utilise le système CNC E21S, qui prend en charge jusqu'à 40 paramètres programmables.

Q3 : Quel est le principal avantage de la conception des poutres pivotantes ?

Il permet une coupe plus fluide et réduit la consommation d'énergie jusqu'à 20 %.
